三相ステッピングモータードライバーのDC電圧

三相ステッピングモータードライバーのDC電圧

それは三相ステッピングモータードライバー、電圧範囲は24〜75VDC、電流は8.2Aです、RS232およびRS485を支えて、PCのProTunerソフトウェアによってmotor&driverパラメーターを調整できます

製品説明

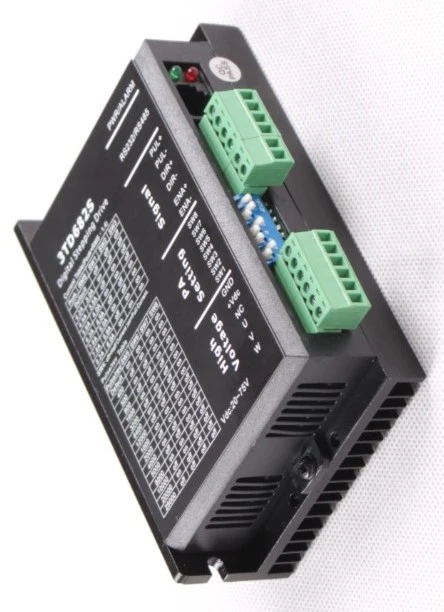

3TD682S三相ステッピングモータードライバーのイラスト

製品の特徴:三相ステッピングモータードライバーのDC電圧

1.電圧:24〜75VDC、ピーク電流8.2A

2.磁気結合ベクトル共振抵抗アルゴリズムと電子ダンピング低速振動演算に適用

3.電源がオンのときにモーターパラメーターとオートチューニング制御パラメーターを自動認識

4.低マイクロステップ制御コマンド、高マイクロステップ操作効果を達成するためのマイクロステップセグメンテーションアルゴリズムの組み込み

5.差動およびシングルエンドPUL / DIRコマンドの受信

6.Pulse、方向、有効な信号ポート電気レベル互換性4.5V〜28VDC、外部抵抗器を接続する必要はありません

7.シリアルポートによるポジティブエッジ、ネガティブエッジ、シングルパルス、デュアルパルスおよびモーター初期方向の設定

8.制御コマンドの最大パルス周波数は500KHzです(デフォルトは200KHzです)

9.15ギアのマイクロステップ値設定を提供し、シリアルポートで200〜51200マイクロステップを設定します

10.シリアルポートRS-232またはRS-485を持ち、ドライブパラメータを設定または制御できます

11.Reliable、信号ポートは光学絶縁

12.過電圧、過電流、低電圧保護


製品アプリケーション:三相ステッピングモータードライバーのDC電圧

CNCミル、レーザーカッター、レーザーマーカー、高精度XYテーブル、ラベリングマシン、医療機器、3Dプリンター、電子機器、包装機、ロボットなど、さまざまな種類の機械で使用できます。 その独自の機能により、3TD682Sは低ノイズと高速性能の両方を必要とするアプリケーションに理想的なソリューションになります。

DIPの説明:三相ステッピングモータードライバーのDC電圧

TDシリーズドライブは8 DIPを使用して、マイクロステップ、実行電流、およびハーフ/フル電流を設定します。以下はモデル3TD682Sの詳細です。

電流設定ハーフ/フル電流マイクロステップ設定


製品の電流設定:三相ステッピングモータードライバーのDC電圧


ピーク電流

有効電流

SW1

SW2

SW3

デフォルト

3.0A(PK)

オフ

オフ

オフ

4.2A

3.0A

に

オフ

オフ

4.9A

3.5A

オフ

に

オフ

5.6A

4.0A

に

に

オフ

6.3A

4.5A

オフ

オフ

に

7.0A

5.0A

に

オフ

に

7.8A

5.6A

オフ

に

に

8.20A

6.0A

に

に

に


マイクロステップ設定:三相ステッピングモータードライバーDC電圧


ステップ/ R

SW5

SW6

SW7

SW8

デフォルト

に

に

に

に

400

オフ

に

に

に

500

に

オフ

に

に

800

オフ

オフ

に

に

1600

に

に

オフ

に

3200

オフ

に

オフ

に

6400

に

オフ

オフ

に

12000

オフ

オフ

オフ

に

1000

に

に

に

オフ

2000年

オフ

に

に

オフ

4000

に

オフ

に

オフ

5000

オフ

オフ

に

オフ

8000

に

に

オフ

オフ

10000

オフ

に

オフ

オフ

20000

に

オフ

オフ

オフ

25000

オフ

オフ

オフ

オフ


製品の配線:


製品寸法:



製品保証:

Shenzhen ECON Technology Co.、Ltd.は、工場からの出荷から12ヶ月間、製品の材料および製造上の欠陥を保証します。 保証期間中、ECONテクノロジーは、そのオプションで、欠陥があることが判明した製品を修理または交換します。

除外

上記の保証は、お客様による不適切または不適切な取り扱い、お客様の不適切または不適切な配線、不正な変更または誤用、または製品の電気的仕様を超える動作および/または製品の環境仕様を超える動作の理由により損傷した製品には適用されません。

保証サービスの取得

保証サービスを取得するには、サービスのために製品を返送する前に、返品許可番号(RMA)をカスタマーサービスの電子メール(technical01@hybridservo.com)から取得する必要があります。 顧客は、保証サービスのためにECONテクノロジーに返品された製品の送料を前払いし、ECONテクノロジーは顧客への製品の返品に対して支払うものとします。

保証の制限

ECONテクノロジーは、明示または黙示を問わず、製品に関してその他の保証を行いません。 ECONテクノロジーは、特定の目的に対する商品性および適合性の暗黙の保証を明確に否認します。 一部の司法管轄区では、黙示的保証の期間の制限を許可していないため、上記の制限または除外が適用されない場合があります。 ただし、商品性または適合性の暗黙の保証は、この書面による保証の12か月の期間に限定されます。

製品の配送と支払い:

私達の会社はT / T、L / Cのようなさまざまな支払方法に適用します;ある小さいバイヤーのために、私達はPaypal、ウェスタン・ユニオンを受け入れます。 私達は明白、空気および海の郵送物を整理してもいいです、私達は兵istic学に対処する専門のチームがあります。私達ができるEXW、FOB、CFR、CIF、DDU等。
