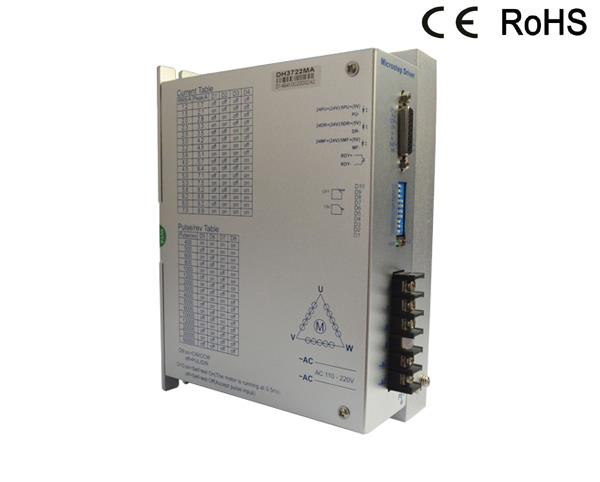

製品紹介:デジタルマイクロステップを備えた高電圧のステッピングモータードライバー

DH3722MAは、高度なアルゴリズムを備えた32ビットDSPに基づく新世代の高性能完全デジタルステッピングドライブです。電源範囲はAC110〜220Vです。 それはフレーム86-130mm 3段階のステッピングモーターを運転できます。中/低速の超低雑音そして高い滑らかさ、および高速の高いトルクはさまざまな速度制御の適用に加えることができます。 モーターを低熱にする滑らかで正確な正弦波電流ベクトル制御技術を採用します。

製品の特徴:

●新世代32ビットDSP

●良好な滑らかさ、低ノイズ、低熱

●組み込みのマイクロステップ設定

●ビルドイン現在の設定

●静止電流は50%に設定できます

●光絶縁差動パルス入力

●応答周波数は最大300KHzです

●過電圧、低電圧、過電流保護

●PU + DIRパルスモードとCW / CCWパルスモードをサポート

●5V / 24V信号(PU DR MF)入力に対応

製品アプリケーション:

CNCルーター、フローティングマシン、包装機、3Dプリンター、ラベリングマシン、CNCフライス盤/旋盤、レーザーカット機など、さまざまな種類のマシンで使用でき、そのユニークな機能により、低ノイズ、低振動、低熱、高精度を必要とするアプリケーション

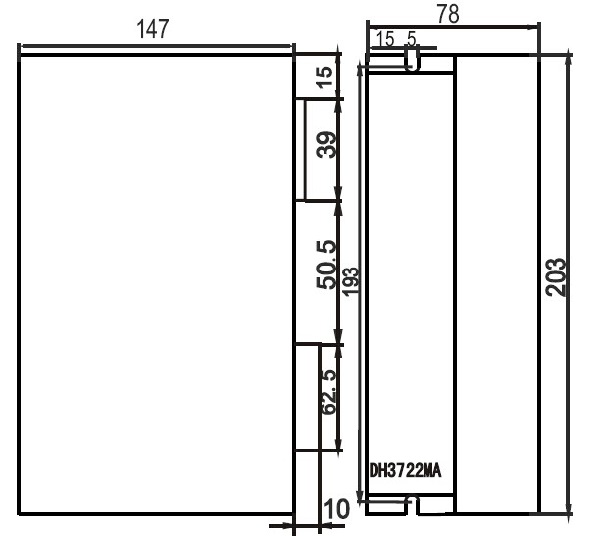

取付寸法(単位:mm)

製品機能:

現在の設定

IM(A)

1.2

1.5

2.0

2.3

2.5

3.0

3.2

3.6

4.0

4.5

5.0

5.3

5.8

6.2

6.5

7.0

D1

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

D2

オフ

オフ

に

に

オフ

オフ

に

に

オフ

オフ

に

に

オフ

オフ

に

に

D3

オフ

オフ

オフ

オフ

に

に

に

に

オフ

オフ

オフ

オフ

に

に

に

に

D4

オフ

オフ

オフ

オフ

オフ

オフ

オフ

オフ

に

に

に

に

に

に

に

に

作業モード

D9

OFF:PU + DIRパルスモード

オン:CW / CCWパルスモード;注:電源オフ後にモードを設定

D10

OFF:外部パルスを受信

オン:セルフテスト、電源投入後、モーターが30RPMで動作

マイクロステップ設定

Pu / Rev

400

500

600

800

1000

1200

2000年

3000

4000

5000

6000

10000

12000

20000

30000

60000

D5

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

に

オフ

D6

に

に

オフ

オフ

に

に

オフ

オフ

に

に

オフ

オフ

に

に

オフ

オフ

D7

に

に

に

に

オフ

オフ

オフ

オフ

に

に

に

に

オフ

オフ

オフ

オフ

D8

に

に

に

に

に

に

に

に

オフ

オフ

オフ

オフ

オフ

オフ

オフ

オフ

インターフェースの説明

名

関数

説明

PWR

パワーライト

電源を入れると、緑色のライトが点灯します

警報

過電流/不足電圧/過

電圧表示灯

ドライブが過電流/低電圧/過電圧の場合

赤信号が点灯しています

24PU +

24Vパルス入力VCC

24VパルスVCCに接続(PLC 24V +をサポート)

5PU +

5Vパルス入力VCC

5VパルスVCCに接続

PU-

パルス入力が負

パルス信号:シングルパルス(パルス/方向)モードでは、

この入力はパルス信号を表し、各立ち下がりエッジがアクティブです。

CW / CCWパルスモードでは、5PUおよびPU-はCW入力です

24DR +

24V方向入力VCC

24VパルスVCCに接続(PLC 24V +をサポート)

5DR +

5V方向入力VCC

5VパルスVCCに接続

DR-

負の方向入力

DIR信号:シングルパルスモードでは、この信号のロー/ハイは

モーター回転の2つの方向を表す電圧レベル。

CW / CCWパルスモードでは、5DRおよびDR-はCCW入力です

24MF +

24Vイネーブル入力VCC

+ 24V信号電源に接続

5MF +

5Vイネーブル入力VCC

+ 5V信号電源に接続

MF-

入力マイナスを有効にする

信号の有効化:この信号は、ドライバーの有効化/無効化に使用されます。

ドライバーを有効にする場合は高レベル、ドライバーを無効にする場合は低レベル。

通常は未接続(有効)のままにします。

RDY +

ドライブ準備完了信号出力VCC

故障していない場合、この出力はオフです。故障している場合、

出力はオンになります。電源投入後、

アラームライトは10ミリ秒オンになり、RDY + / RDYもオンになります(10ミリ秒)

RDY-

ドライブ準備完了信号出力が負

RDY +、RDY-の出力電流は50MA、最大電圧は50VDCです

交流

AC電源入力

AC110-220V、最大入力電力はAC240Vです

N

NC


うん

モーターU

モーターU、

V

モーターV

モーターV

W

モーターW

モーターW

!注意

A:電源を正しく接続し、240VACを超えることはできません

B:干渉が発生した場合に備えて、パルスケーブルをモーターケーブルと電源ケーブルから離してください

C:アラームライトが点灯している場合は、電源を切ってから確認してください

a:電源の範囲は110V〜220VACですか。 b:モーター線などに短絡がありますか?

製品サービス:

ECONは最初から最後までテクニカルサービスを提供し、1年間の保証を提供します。 どんな問題でも、私達の技術エンジニアおよび販売に電子メールを送ることができますまたは私達のウェブサイトで直接雑談します。

お支払いと配送:

ECONは、支払いを行うためにT / T、Paypal、Western Unionをサポートしています。 私達は明白、空気および海の郵送物を整理してもいいです、私達に兵with学を扱う専門のチームがあります。
