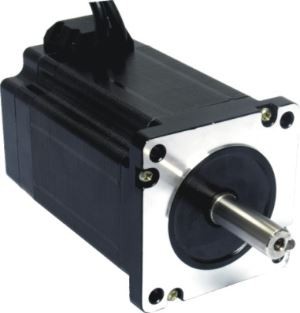

製品の特徴：nema23統合型DCブラシレスサーボモータードライブ

●動作電圧：DC電源入力15—50VDC、推奨電源は36VDCです

●最大連続出力電流は8A、ピーク電流は22A（過負荷容量の3倍）

●差動およびシングルエンドパルス+方向コマンドをサポート、位置/速度/トルク制御モードをサポート
●高度な磁気指向制御技術（FOC）および空間ベクトルPWM制御技術（SVPWM）を採用

●マイクロステップ（パルス/ラウンド）はProTunerまたはDIPスイッチ（ギア比）で設定可能

●100W、140W、200W DCブラシレスサーボモーターを選択可能

●0：速度モード用の5VDCアナログ入力、およびIO速度制御機能をサポート。（カスタマイズ）

●過電圧、低電圧、過電流、過電流保護をサポート
●シングル/デュアルパルスモード、パルス有効エッジオプション

●制御コマンド最大周波数500KHz（デフォルト200KHz）

●パルス、方向、イネーブル信号入力接続電気的互換性4.5〜28V

●RS232シリアルポートをサポートしますが、調整には特別なUSBケーブルを使用する必要があります
●スムーズな作業、中/高速での高トルク出力。高速応答、低発熱、低振動。

製品アプリケーション：

デスクトップCNCルーター、小型CNCミル、レーザーカッター/彫刻機、デンタルミル、ロボット、梱包機、電子組立および検査機器、ラベリング機器、ピックアンドプレースマシン、XYテーブルなどのさまざまな機器にIV57統合ハイブリッドサーボシステムを導入しました

製品パラメーター：

ドライブモデルと選択表
駆動モデル	IV57-10	IV57-14	IV57-20
定格出力	100W	140W	200W
ベクトル過負荷電流	16A	18A	22A
最大加速	100 rpm / ms
速度制御精度	±2 rpm
電圧	15〜50VDC、36Vを推奨
過電圧保護値	68vdc±2
制御モード	32ビットDSPベクトルFOC制御技術
パルス最大周波数	500KHz（デフォルトは200KHz）
保護機能	過電流、過電圧、不足電圧、過エラーアラーム
入力信号	パルス、方向、差動/シングルエンド接続信号を有効にし、接続電気互換4.5〜28vdc、外部制限電流抵抗器を接続する必要はありません
出力信号	アラーム/場所OC信号出力、100mA出力、プルアップ抵抗の接続が必要、最大プルアップ電圧24Vdc
位置誤差制御精度	±1パルス
マイクロステップ	デフォルト4000 / rev、ProTunerまたはDIPスイッチでマイクロステップを設定（200-51200）

製品の接続：

製品の設定：

Pluse / REVテーブル

製品寸法：
